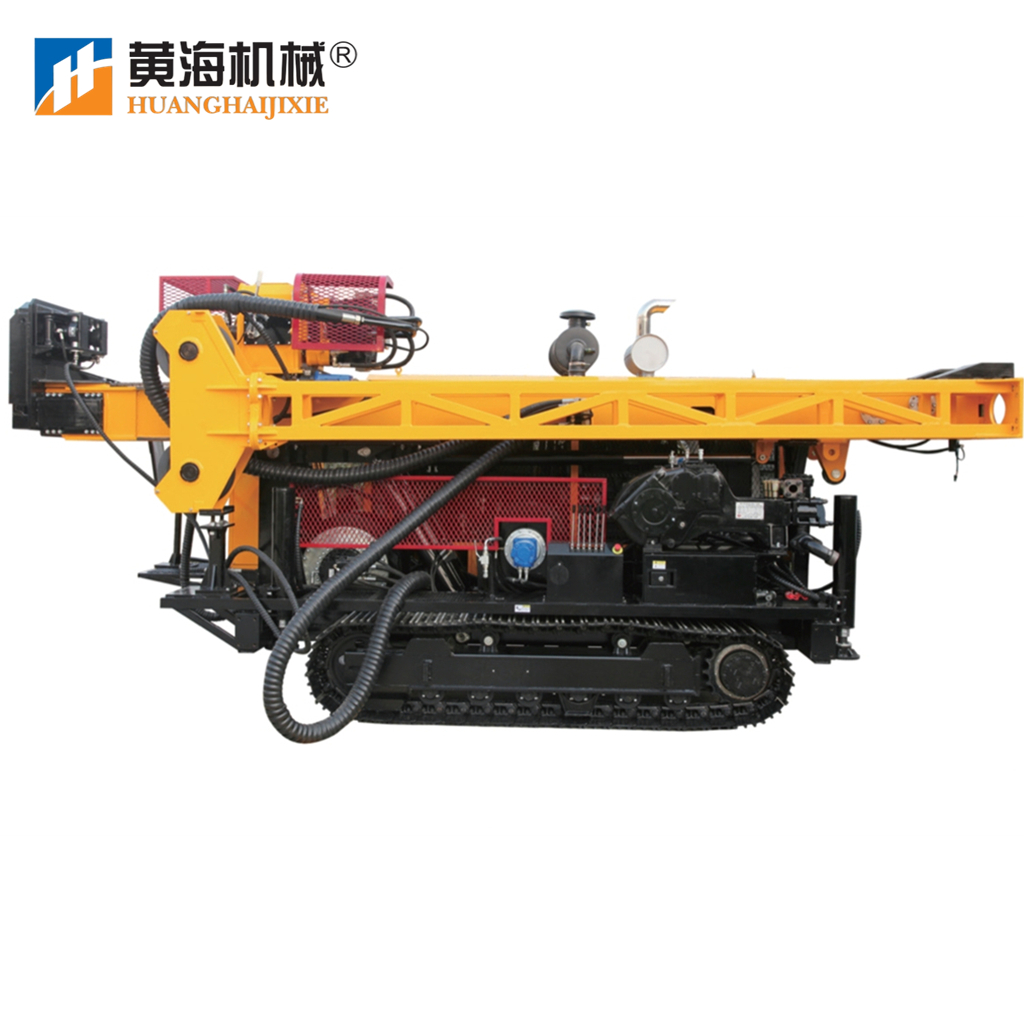

HYDX - 6 Полностью гидравлическая буровая установка
Гидравлическая буровая установка HYDX - 6 является новейшим продуктом компании с ограниченной ответственностью и представляет собой совершенно новую буровую установку, разработанную на основе передовых мировых технологий. HYDX - 6 имеет рациональную конструкцию, отличную производительность, удобную эксплуатацию, удобное обслуживание.
Основные характеристики буровой установки: буровая установка оснащена гусеничной дорожкой и имеет гидравлическую приводную систему. Он имеет простую, но продвинутую структуру, силовая головка которой управляется переменным двигателем с регулируемой скоростью 2 передачи. Цилиндр работает с цепью передач, производительность стабильна и надежна. Мачта может быть отрегулирована в диапазоне от 0° до 90°, чтобы обеспечить надлежащий угол бурения. Низкий центр тяжести буровой установки обеспечивает стабильную работу. Для операторов создана удобная, удобная и широкая рабочая среда. Короче говоря, буровая установка имеет красивый внешний вид и воплощает концепцию дизайна, ориентированного на человека.
1) Надежные по качеству основные детали и вспомогательное оборудование, включая двигатели, дизельные двигатели, гидравлические насосы, редукторы шестерни, а также некоторые ключевые клапаны и гидравлические аксессуары, являются известными брендами
2) Высокоэффективный крутящий момент, мощный привод, рациональная и практичная конструкция, усовершенствованный режим управления и буровая труба длиной 6 метров (19,7 фута) обеспечивают высокую эффективность работы буровой установки
3) Дизель для защиты окружающей среды профессионально спроектирован для снижения шума и других загрязнений (шум не должен превышать 72 дБ), что делает буровые установки пригодными для использования в городских районах
4) Передовые технологии управления энергосберегающими датчиками нагрузки помогают буровой установке минимизировать потребление привода и выбросы тепла. HYDX - 6 имеет отличный внешний вид, компактную структуру, надежную функциональность и гибкую операционную систему. Все эти факторы делают буровые установки лучшим выбором среди аналогичных продуктов на внутреннем и внешнем рынках.
Сфера применения HYDX - 6 может использоваться для наклонного и вертикального бурения. Буровая установка оснащена алмазными и твердосплавными долотами и может использоваться в геологических, металлургических, угольных шахтах, атомной промышленности и гидрографических измерениях
II. Основные параметры производительности HYDX - 6 Цифры в этих таблицах рассчитаны на основе опыта работы на месте и могут быть разумно предсказаны. Фактическая буровая мощность будет зависеть от инструментов и условий хранения, используемых буровых технологий и оборудования.
|
Дизельный двигатель Буровая мощность Сверло Главный насос |
Модель |
Cummins 6CTA (turbocharged and charge water cooled) |
|
Замена |
8.3L (2.19 US Gallons) |
|
|
Власть |
179kW (240HP) |
|
|
Номинальная скорость вращения (заводские установки) |
2200rpm |
|
|
Гидравлический бак Вместимость главного подъёмника Возможности канатного крана Мачта |
BQ |
2000 m(6560 feet) |
|
NQ |
1600 m(5248 feet) |
|
|
HQ |
1300 m(4264 feet) |
|
|
PQ |
1000 m(3280 feet) |
|
|
Буровой насос Ножный зажим Прочее Дизельный двигатель Буровая мощность Сверло Главный насос Гидравлический бак |
вращающийся Н - образный авиационный |
Двойной гидравлический мотор - Изменяемые и обратимые Производитель: SAUER - DANFOSS |
|
Количество оборотов в минуту |
Двухступенчатая / бесступенчатая передача 0 - 1100 RPM |
|
|
Соотношение |
1st 8.776:1 |
|
|
Головной открыватель |
Боковой руль с гидравлическим приводом |
|
|
Максимальный крутящий момент |
6400 N·m(4717 lbf·ft) |
|
|
Сохранить диаметр |
121 mm(4.76 inch) |
|
|
Максимальная подъёмная способность шпинделя |
220 kN(49456 lbf) |
|
|
Максимальная мощность подачи |
110 kN(24728 lbf) |
|
|
Вместимость главного подъёмника |
Гидравлический насос: |
Производитель: Danfoss Первый насос: 200LPM, 32MPA Второй насос: 120LPM, 28MPA Третий насос: 120 LPM, 28 МПа |
|
Возможности канатного крана |
Трехкратные насосы с осевыми поршневыми переменными используются для привода ротора, бурового насоса лебедки и выравнивания домкрата. |
420 L (111 US Gallons) |
|
Мачта Буровой насос Ножный зажим Прочее |
С системой индукции нагрузки. |
44m/min(bare drum) |
|
Вместимость |
120kN(26976 lbf) |
|
|
Скорость подъема (одна линия) |
22 mm(0.86 inch) |
|
|
Подъемная сила (однопроводная) |
60 m(196.85 feet) |
|
|
Дизельный двигатель Буровая мощность Сверло |
Диаметр проволоки |
15 кН (3372 lbf) (голый барабан) |
|
Длина проволоки |
6 mm(0.24 inch) |
|
|
Подъемная сила (однопроводная) |
2000 m(6560 feet) |
|
|
Главный насос Гидравлический бак Вместимость главного подъёмника Возможности канатного крана Мачта Буровой насос Ножный зажим |
Диаметр проволоки |
11.2 m(37.74 feet) |
|
Длина проволоки |
0°—90° |
|
|
Мачта |
От 45 градусов до 90 градусов по вертикали |
|
|
такт подачи |
3800 mm(150 inch) |
|
|
такт скольжения |
1100 mm(43.3 inch) |
|
|
притяжение подачи |
22000kg(48510 lb) |
|
|
Податочная тяга |
11000kg(24255 lb) |
|
|
Прочее Дизельный двигатель Буровая мощность Сверло Главный насос |
Тип |
тройной плунжер возвратно - поступательного насоса |
|
Модель |
BW320 |
|
|
(Удар, удар и т.д.) Один раз |
110mm(4.3 inch) |
|
|
Выходная громкость |
320,230,165,118 L/min |
|
|
Давление сброса |
4.0, 5.0, 6.0, 8.0 Mpa |
|
|
Гидравлический бак |
Диапазон зажима |
55.5-117.5 mm(2.18-4.63 inch) |
|
Вместимость главного подъёмника |
Вес |
14000 Kg(30864 lb) |
|
Размер перевозки (длина х ширина х высота) |
6250×2240×2750mm |
|
|
Вид транспорта |
Стальная гусеница |
