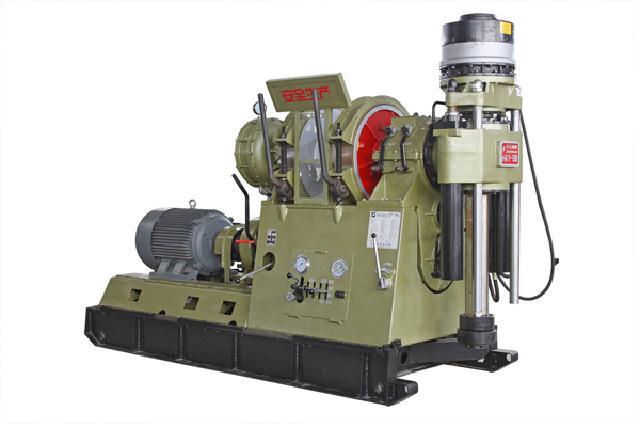

Буровая установка HXY - 6B
I. ОБЩИЕ СВЕДЕНИЯ
Буровая установка HXY - 6B представляет собой новый продукт с более высокой производительностью, разработанный компанией Lianyungang Huanghai Machinery Co., Ltd. на основе усовершенствованного бурения керна HXY - 5A. В основном применяется в геологии, металлургии, угля, гидрологии, инженерных и других отраслях промышленности; Буровые установки для кернов, основанные на алмазных и вольфрамовых долотах, также подходят для инженерно - геологической разведки, добычи нефти и газа в неглубоких слоях, вентиляционного и дренажного туннельного бурения в шахтных выработках и бурения опорных свай большого диаметра.
Технические характеристики
1. Серия оборотов буровой установки многоуровневая (8 ступеней), диапазон оборотов рациональный, низкий крутящий момент большой. Таким образом, буровая установка имеет сильную техническую адаптивность и широкий диапазон использования, не только подходит для бурения с алмазным сердечником малого диаметра, но и отвечает требованиям бурения с твердым сплавом большого диаметра и некоторых инженерных буровых работ.
2, буровая установка легкий вес, хорошая разборка. Буровая установка может быть разбита на одиннадцать компонентов, которые легко перемещаются и подходят для работы в горных районах.
3. Простая конструкция, рациональная планировка, удобство обслуживания, обслуживания и ремонта.
Буровая установка имеет два типа инверторных оборотов, которые облегчают обработку аварий.
5, буровая установка имеет низкий центр тяжести, прочность закрепления, подвижной автомобиль стабилен, стабильность высокоскоростного бурения хорошая.
6. Полностью оборудован прибор, облегчающий наблюдение за различными параметрами бурения.
7.Управляющая рукоятка централизована, удобна в эксплуатации, проста и гибка.
8. Грязные насосы управляются независимо, а силовая конфигурация и компоновка аэродрома являются более гибкими.
9. Круглая кава может быть сконфигурирована в соответствии с потребностями пользователя, и для бурения скважины может быть непосредственно прижата веревочная бурильная труба без необходимости активного бурения.
10. Гидравлическая система оснащена ручным масляным насосом. Когда силовая машина не работает, масло под давлением все еще может быть доставлено в цилиндр подачи с помощью ручного насоса, а буровой инструмент в отверстии вытаскивается, чтобы избежать аварии с погребением.
11. лебедка оснащена водяными тормозами для обеспечения плавного и безопасного бурения при бурении глубоких отверстий.
Параметры производительности
1. Основные параметры |
||
Глубина бурения |
1600 м (60 мм обычная буровая труба) |
|
1100m (73 мм обычная буровая труба) |
||
2200 м (бурильная труба NQ) |
||
1600 м (бурильная установка HQ) |
||
Угол вращения вертикальной оси |
0 ~ 360° |
|
Размер (длина х ширина х высота) Вес буровой установки (без мощности) |
3590 × 1300 × 2370 мм (с двигателем) |
|
3790×1300 × 2370 мм (с дизельным двигателем) |
||
Угол вращения вертикальной оси |
4360kg |
|
Ротор (при наличии машины мощностью 75 кВт, 1480 р / мин) |
||
Скорость вертикальной оси |
Низкий вперед. |
100;169;258;278r/min |
Скорость вперёд |
368;468;716;1018r/min |
|
Низкая скорость заднего хода |
70r/min |
|
Скорость заднего хода |
196r/min |
|
Маршрут вертикальной оси |
720mm |
|
Максимальная подъёмная сила скважины |
196kN |
|
Максимальное давление скважины |
146kN |
|
Максимальный крутящий момент вертикальной оси |
7163N·m |
|
диаметр отверстия шахты |
116mm |
|
3. лебедка (при наличии двигателя мощностью 55 кВт, 1480 р / мин) |
||
Максимальная грузоподъемность одного каната |
76kN 45kN |
|
Диаметр каната |
21.5mm |
|
Объем барабана |
160m |
|
4. Мобильные устройства |
||
Переместить ход цилиндра |
600mm |
|
5. Гидравлические системы |
||
Установить рабочее давление системы |
8MPa |
|
Выдача зубчатого насоса |
25+20ml/r |
|
6. Мощность буровой установки |
||
Модель |
Y2-280S-4Двигатель |
YC6B135Z-D20Дизель |
Власть |
75kW |
84kW |
Скорость вращения |
1480r/min |
1500r/min |
