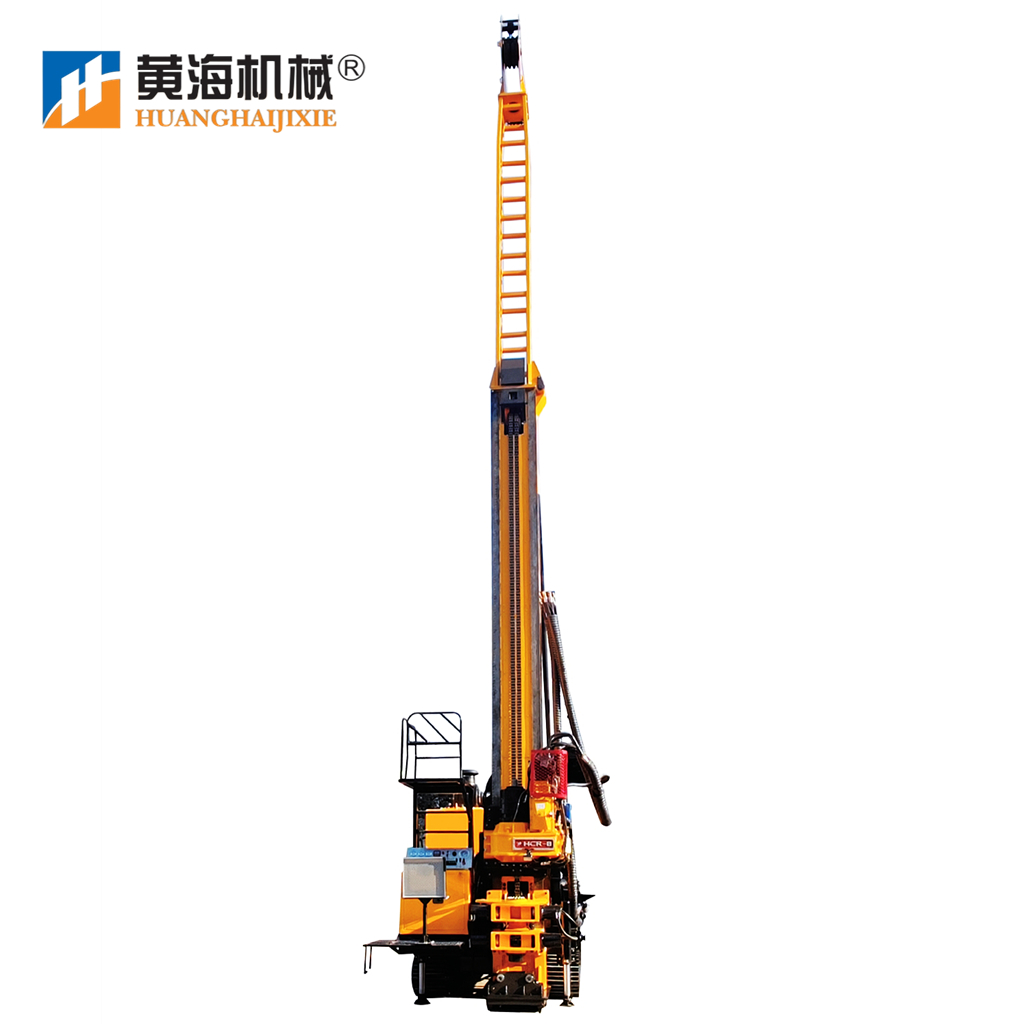

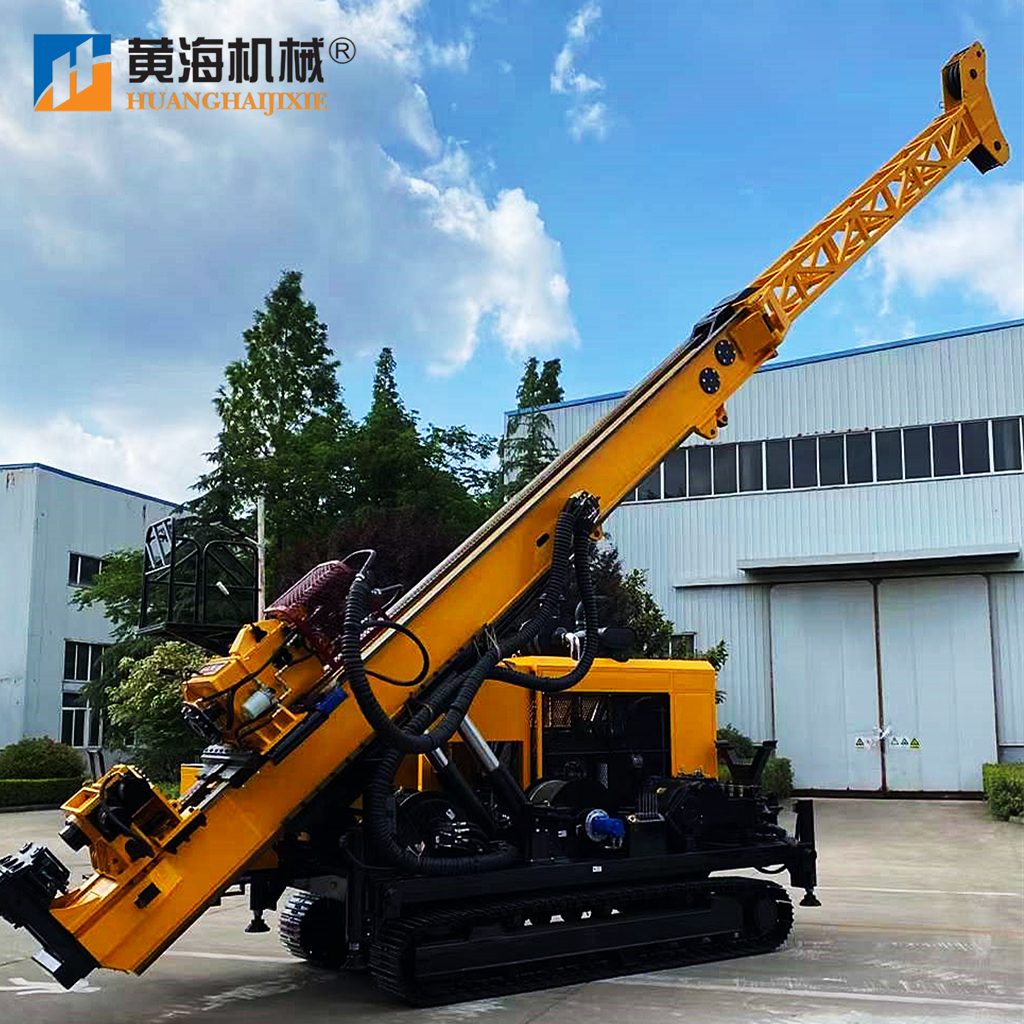

HCR - 8 Полностью гидравлическая установка для бурения стержней
Гидравлическая установка для бурения с сердечником HCR - 8 - это новый тип гидравлического бурового оборудования с сердечником, разработанный компанией с ограниченной ответственностью в соответствии с рыночным спросом и передовыми мировыми технологиями, является последним многофункциональным продуктом, запущенным компанией « Фаренгейт дриллинг текнолоджи лтд.». Применяется на равнинах, холмах, в местах высоких и низких температур. Конструкция узла интегрирована, состоит из самоходного шасси, мощности, глинистого насоса, подъемной машины и т. Д., Используя стальной канат для извлечения сердечника, в то же время имеет уникальную функцию верхнего привода. Максимальный крутящий момент составляет 7200 нм (5307 lbf ft), что больше подходит для большого диаметра. Бурение пластовых газовых, гидрологических и водяных скважин. Основываясь на многолетнем опыте работы в области HDD, наши инженеры устанавливают приспособления и разгрузочные устройства на буровых установках, чтобы уменьшить трудоемкость, повысить эффективность бурения и обеспечить безопасность операторов. HCR - 8 превосходная производительность, высокая эффективность работы, простота в эксплуатации, чтобы держать оператора подальше от опасности. Основные параметры производительности HCR - 8 Цифры в этих таблицах рассчитаны на основе опыта работы на месте и могут быть разумно предсказаны. Фактическая буровая мощность будет зависеть от инструментов и условий хранения, используемых буровых технологий и оборудования.
ЭУ силовая установка |
Власть |
276 kW (370HP) at 2100 r/min |
Буровая мощность Сверло Вместимость главного подъёмника |
NQ |
3000m(9840 feet) |
HQ |
2400 m(7872 feet) |
|
PQ |
1700 m(5576 feet) |
|
Возможности канатного крана Мачта Ножный зажим Буровой насос Прочее ЭУ силовая установка |
Скорость вращения шпинделя |
Три передачи / бесступенчатая передача 3 передачи 0 - 1250 RPM |
Максимальный крутящий момент шпинделя |
7200 Nm(5307 lbf·ft) at 170 rpm |
|
1300 Nm(958 lbf·ft) at 1250 rpm |
||
Диаметр шпинделя |
121 mm(4.76 inch) |
|
Максимальная подъёмная способность шпинделя |
295 kN(66316 lbf) |
|
Максимальная мощность подачи |
152 kN(34170 lbf) |
|
Буровая мощность Сверло Вместимость главного подъёмника |
Подъемная сила (однопроводная) |
120kN(26976 lbf) |
Диаметр проволоки |
22mm(0.86 inch) |
|
Длина проволоки |
100 m(328feet) |
|
Возможности канатного крана Мачта Ножный зажим |
Подъемная сила (однопроводная) |
15 кН (3372 lbf) (голый барабан) |
Диаметр проволоки |
6.3 mm(0.25 inch) |
|
Длина проволоки |
2800 m(9184 feet) |
|
Буровой насос Прочее ЭУ силовая установка Буровая мощность Сверло |
Эффективное повышение |
9.6 m(31.5 feet) |
Угол установки мачты |
0°—90° |
|
Угол бурения |
45º off horizontal to 90ºvertical down |
|
такт подачи |
4700 mm(185 inch) |
|
такт скольжения |
1100 mm(43 inch) |
|
Вместимость главного подъёмника |
Диапазон зажима |
55.5-117.5 mm(2.19-4.63 inch) |
Возможности канатного крана Мачта Ножный зажим Буровой насос Прочее |
Тип |
тройной плунжер возвратно - поступательного насоса |
Модель |
BW320 |
|
(Удар, удар и т.д.) Один раз |
110mm(4.3 inch) |
|
Выходная громкость |
320,230,165,118 L/min |
|
Давление сброса |
4.0, 5.0, 6.0, 8.0 Mpa |
|
ЭУ силовая установка |
Вес |
25000 Kg (55125 lb) |
Размер перевозки (длина х ширина х высота) |
8300×2400×3260mm |
