Описание

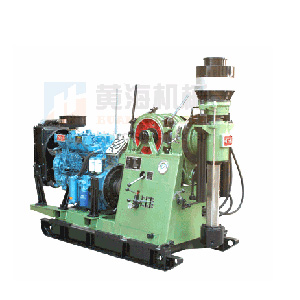

Буровой станок для работы с алмазным буром XY-2 является новым типом бурового оборудования, который отвечает растущим требованиям, как заказчиков, так и развивающейся геологической индустрии. Данная машина для бурения с алмазным буром применяется в геологических разведках, прокладывании гидрогеологических скважин, строительстве фундаментов больших диметров. Данный станок работает с алмазными бурами или бурами с вольфрамовым наконечником.

Особенности:

Буровой станок для работы с алмазным буром XY-2 отличается небольшим весом и простотой транспортировки. Станок оснащен дизельным двигателем Deutz F3 л 912 или электрическим двигателем (мощность 22 кВт) с несколькими скоростными режимами. Благодаря настраиваемости троса и системы подъема бура, можно избежать запутывания троса и его быстрого изнашивания. Когда буровой станок для работы с алмазным буром работает на большой скорости, лента трансмиссии позволяет мягко вводить алмазный бур в различные породы, ограждая, таким образом, механизм от повреждений и остановок в работе.

Спецификации
1. Характеристики бурения

Тип бурения Глубина
Бурения фундаментной скважины 100 м (328 футов)
Гидро-геологическое бурение   150 м (492 футов)
Колонковое бурение 600 м (1968 футов)

2. Ротор

Тип двигателя Дизельный Электрический
Скорость вперед  (об/мин) 92, 152, 230, 330, 293, 485, 734, 1056 92, 152, 230, 330, 293, 485, 734, 1056
Скорость назад (об/мин) 81, 258 81, 258
Максимальный крутящий момент ротора 2.1 кН·м 2.1 кН·м
Внутренний диаметр ротора 93 мм (3.66 дюйма) 93мм (3.66 дюйма)

3.Подъемная лебедка
Максимальная подъемная сила  (один трос): 31300, 12600, 8800 Н
Скорость подъема троса (3 трос): 0.64, 1.05, 1.6, 2.3 м/сек (2.1, 3.44, 5.25, 7.54 дюйм/сек)
Диаметр троса: 12.5 мм
Диаметр катушки бурового станка: 194 мм
Диаметр тормозного обода: 360 мм
Длина катушки: 150 мм
Ширина тормозной ленты: 90 мм
Вместительность катушки: 80 м

4.Подвижный механизм
Ход цилиндра бурового станка для алмазного бурения: 600 мм
Расстояние между буровой коронкой  и отверстием: 420 мм

5.Система компенсации давления
Внутренний диаметр цилиндра: 70 мм
Диаметр стержня цилиндра: 35 мм
Максимальное давление: 45 кН
Максимальное подъемное усилие: 60 кН
Ход цилиндра: 550 мм

6.Масляной насос
Тип: : CBF-E416-AL
Расход: 16 л/мин
Скорость: 1500 об/мин
Рабочее давление: 8 МПа
Максимальное давление: 20 МПа

7.Буровая штанга
1). Ведущая шестигранная труба: Φ89×79 мм, Φ76×66 мм, Φ60×53 мм
2). Φ89 мм, Φ71 мм, Φ50 мм

8.Двигатель
Дизельный двигатель: Deutz F3л 912 28 кВт (37.5 лошадиных сил) 1500 об/мин
Электрический двигатель: Y180L-4 22 кВт (29.5 лошадиных сил) 1470 об/мин

Габаритные размеры (длина Х ширина Х высота): 2177×950×1863 мм
Вес установки (без источника энергии): примерно 1300 кг
