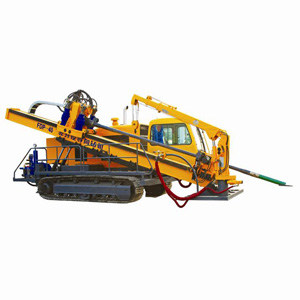

Установка Горизонтально-направленного Бурения FDP-40
Описание:
Буровая установка горизонтально-направленного бурения FDP-40 приводиться в движение при помощи гидравлической системы. Установка является самоходной, она оснащена гусеницами. Благодаря двойному двигателю, обеспечивается два скоростных режима вращения ротора. Установка горизонтально-направленного бурения FDP-40 обладает компактной конструкцией, системой подачи, работающей от двигателя. Двигательная система отличается стабильностью и надежностью, стрела может настраиваться для обеспечения уклона бурения в 8°-22°. Благодаря низкому центру тяжести, достигается стабильность работы установки. Дополнительные детали обеспечивают комфортабельные и безопасные условия работы.
Ключевые дополнительные детали доставляются иностранными производителями: дизельный двигатель, гидравлический насос, клапаны, двигатели, редуктор, гидравлические составляющие.
Эффективность работы установки горизонтально-направленного бурения обеспечивается большим крутящим моментом, практичной структурой, длинной стрелой (4.5 м).
Спецификации:
| Основная машина | |
| Мощность двигателя | YC6M240 175 кВт (2200 об/мин) |
| Максимальное усилие подачи | 400 кН |
| Максимальное усилие подъема | 400 кН |
| Номинальный крутящий момент | 15000 Н·м |
| Скорость ротора | Низкая 0-40 об/мин |
| Высокая 0-80 об/мин | |
| Ход подачи | 5000 мм |
| Диаметр направляющей | Ф170 мм |
| Угол бурения | 8°—20° |
| Давление гидравлической системы | 20 МПа |
| Скорость передвижения | 2 км/ч |
| Структура | Стальные гусеницы, буровой насос, кран |
| Размеры (д×ш×в) | 7800×2300×2350 мм |
| Вес | 16000 кг |
| Кран | 2 т/м, максимальная длина стрелы 4.5 м |
| Буровой насос | |
| Спецификация | BWF-400 |
| Максимальный выход | 400 л/мин |
| Максимальной давление | 10 МПа |
| Система производства бурового раствора | |
| Характеристики двигателя | 20.9PS бензинный двигатель |
| Параметры насоса | 100 м3/мин |
| Производительность установки производства бурового раствора | 16 м3/ч |
| Емкость бака | 5 м3 |
| Вес | 500 кг |
| Буровой инструмент и дополнительные детали | |
| Спецификации бура | Ф89×4500 мм |
| Направляющие | Ф170 мм |
| Расширитель | Ф400,Ф500,Ф600,Ф720,Ф830,Ф900 мм |
| Распределитель | 60 т |
| Отслеживающие устройство | В комплектации |
